| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | EVERSUN |
| إصدار الشهادات: | ISO,CE |
| رقم الموديل: | HYZT |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات خشبية تصدير القياسية |
| وقت التسليم: | في غضون 7-15 يوم عمل |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، MoneyGram ، ويسترن يونيون |
| القدرة على العرض: | 5000 مجموعة / سنة |
| ميزات السلامة: | توقف الطوارئ ، حماية الحمل الزائد ، مفاتيح السلامة | خيارات infeed/outfeed: | قابلة للتخصيص |
|---|---|---|---|
| التخصيص: | متاحة | الخصائص: | متينة وسهلة التنظيف وصيانة منخفضة وكفاءة عالية |
| الضمان: | سنة واحدة | ارتفاع الناقل: | قابلة للتخصيص |
| عرض الحزام: | قابلة للتخصيص | التطبيق: | المواد الغذائية والمشروبات والأدوية والكيميائية ، الخ. |
| الأبعاد: | مخصصة | التثبيت: | شنت الكلمة |
| حجم الجرافة: | قابلة للتخصيص |
وصف المنتج
المصعد ذو شكل Z هو معدات نقل مستمرة مع تخطيط ثلاثي الأقسام ذو شكل Z. إنه يدفع السلسلة أو الحزام لدفع الدرج من خلال محرك ،إكمال عملية دورة "الإمداد الأفقي في الأسفل - الرفع الرأسي - التفريغ الأفقي في الأعلى" في غلاف مغلقيحتوي على مساحة أرضية صغيرة، وكفاءة عالية، وتحميل وتفريغ متعددة النقاط، وأداء ختم قوي.وهي قابلة للتطبيق على نطاق واسع لرفع وتحويل تلقائي للمواد الحبيبية وال مسحوق في الصناعات مثل الحبوبالهندسة الكيميائية ومواد البناء
مبدأ العمل
1نظام القيادة والجذب
- مصدر الطاقة: يدفع المحرك العمود الرئيسي من خلال الجهاز المقلل ، والذي بدوره يدفع عنصر الجر (السلسلة أو الحزام) للدوران في دورة ، مما يوفر الطاقة لجميع عملية النقل.
- مكون الجر: يثبت سطح السلسلة / الحزام الحمولة ، مما يشكل مسار نقل مغلق مع الحركة الدائرية لمكون الجر.
2- جمع المواد والنقل الأفقي (المرحلة السفلية)
- تصميم منفذ التغذية: يتم تجهيز القسم الأفقي في الجزء السفلي من المعدات بمنفذ التغذية.المواد (الحبوب / المسحوقة) تدخل الغلاف من خلال التغذية اليدوية أو المعدات الأمامية (مثل ناقل الحزام).
- التقاط الحافلة: عندما يصل الحافلة إلى القاع ، فإنه يضعه في كومة المواد. اعتمادا على ثبات الحركة وزاوية ميل الحافلة ،أنه ينهي تحميل الموادثم، فإنه يدخل قسم النقل الأفقي مع عنصر الجر وتتحرك أفقيا على طول الجزء الأول من مسار Z-شكل.
3مرحلة الرفع العمودي
- التوجيه والرفع: في نهاية القسم الأفقي، تقود عجلة القيادة / العجلة الدوارة، ويدفع عنصر الجر إلى تحريك الدرج عمودياً إلى الأعلى.يظل المواد داخل الحامل مستقرة تحت تأثير الجاذبية والقوة الطائرة المركزيةيمنعه من الانزلاق
- تنسيق القوة: أثناء عملية الرفع الرأسي ، تتغلب محرك القيادة على جاذبية المادة للقيام بالعمل ،و يرتفع الحامل بشكل متساو على طول الجدار الداخلي للغلاف المغلق إلى الارتفاع المحدد.
4التفريغ الأفقي العلوي (المرحلة النهائية)
- الدوران والتفريغ: يتم تحويل الجزء العلوي من القسم الرأسي لتشغيل أفقيا في القسم الثاني من خلال آلية الدوران. عندما يصل الـ hopper إلى منفذ التفريغ ، يتم تحويل الجزء العلوي من القسم الرأسي إلى أفقي في القسم الثاني من خلال آلية الدوران.يتم تفريغ المواد من منفذ التفريغ بسبب الثبات و زاوية ميل الحافلة وتقع في المعدات الخلفية (مثل صناديق التخزين)، الحاملات).
- العودة الدورية: بعد التفريغ ، تستمر الحافلة الفارغة في العودة إلى القاع مع عنصر الجر ، مما يكمل العملية الدورية "التقاط - رفع - تفريغ".
ملخص للمبادئ الأساسية
يدمج المصعد من النوع Z النقل الأفقي والرفع الرأسي للمواد في عملية آلية مستمرة من خلال "التخطيط المكاني من النوع Z + محرك الدورة الداخلية لمكونات الجر".المفتاح يكمن في الحركة المتزامنة من الحافلة والجزء الجر، توجيه مسار آلية الدوران ، وقيود الغلاف المغلق على مسار حركة المواد ، وبالتالي تحقيق نقل مركب فعال منخفض الخسارة.
خصائص المنتج
1ضيقة وتوفير المساحة: تخفيض تخطيط Z على شكل مساحة الأرض بنسبة 30٪ إلى 50٪ ، مما يجعلها مناسبة للسيناريوهات الضيقة.
2نقل عالية الكفاءة وعلى نطاق واسع: القدرة على نقل: 5 إلى 200 طن في الساعة، ودعم نقل مستمر للمواد الحبيبية والبودرة.
3. تحميل وتفريغ متعدد النقاط: يمكن إعداد العديد من المدخلات والمخارج لتلبية متطلبات العملية المرنة مثل "الدخول الفردي ، الخروج المتعدد".
4مغلق ومضاد للتلوث: تم تصميم الغلاف مع هيكل مغلق ، مما يمنع بشكل فعال من تسرب الغبار وتلوث المواد.
5حماية المواد ذات الأضرار المنخفضة: يتناسب اختيار الحامل مع مواد مختلفة ، ومعدل تلف النقل منخفض.
6توفير الطاقة وانخفاض الضوضاء: استهلاك الطاقة أقل بنسبة 15٪ إلى 25٪ من المعدات التقليدية ، والضوضاء ≤ 85dB.
7تكلفة الصيانة المنخفضة: تصميم الهيكل القابل للفصل يجعل الصيانة اليومية مريحة وتوفير الوقت.
8تطبيق متعدد السيناريوهات: تغطي الصناعات مثل الحبوب والهندسة الكيميائية ، وتدعم ظروف عمل خاصة لمكافحة التآكل ودعم الانفجار.
| النموذج | HYZT-2L | HYZT-3L | HYZT-5L | HYZT-7L | HYZT-10L |
| السعة | 0-6m3/h | 0-8m3/h | 0-12m3/h | 0-15m3/h | 0-20m3/h |
| حجم الدلو | 2 لتر | 3L | 5 لتر | 7L | 10 لتر |
| أرقام ميناء الإفراج | العازب | منفذ تفريغ واحد أو موتي | |||
| ارتفاع الرفعt | حتى 50 متر | حتى 50 متر | حتى 50 متر | حتى 50 متر | حتى 50 متر |
| القوة | 0.75-22 كيلوواط | 0.75-22 كيلوواط | 0.75-22 كيلوواط | 0.75-22 كيلوواط | 0.75-22 كيلوواط |
| الجهد | حسب الطلب | ||||
| مواد البناء | فولاذ الكربون، SS304/316 | ||||
| مواد الدلو | الصف الغذائي PP أو ABS ، SS304 / 316 ، الفولاذ الكربوني | ||||
تفاصيل المنتج

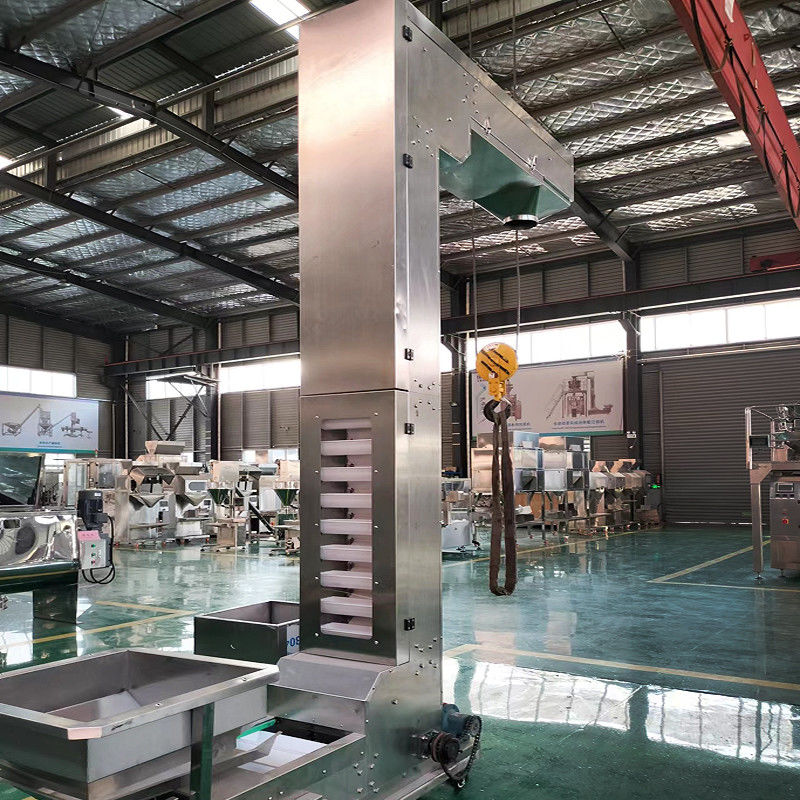

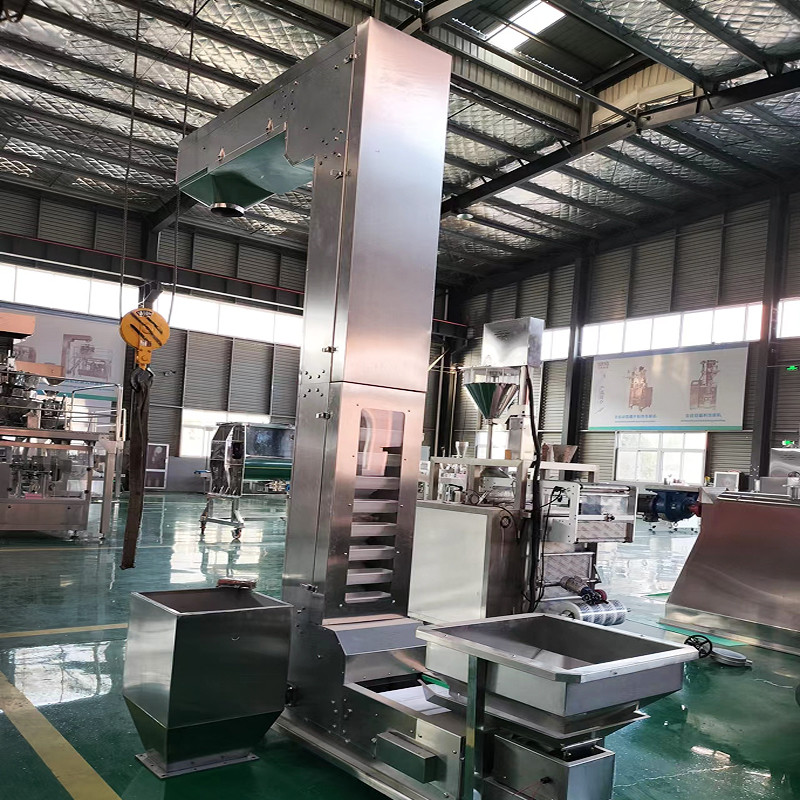

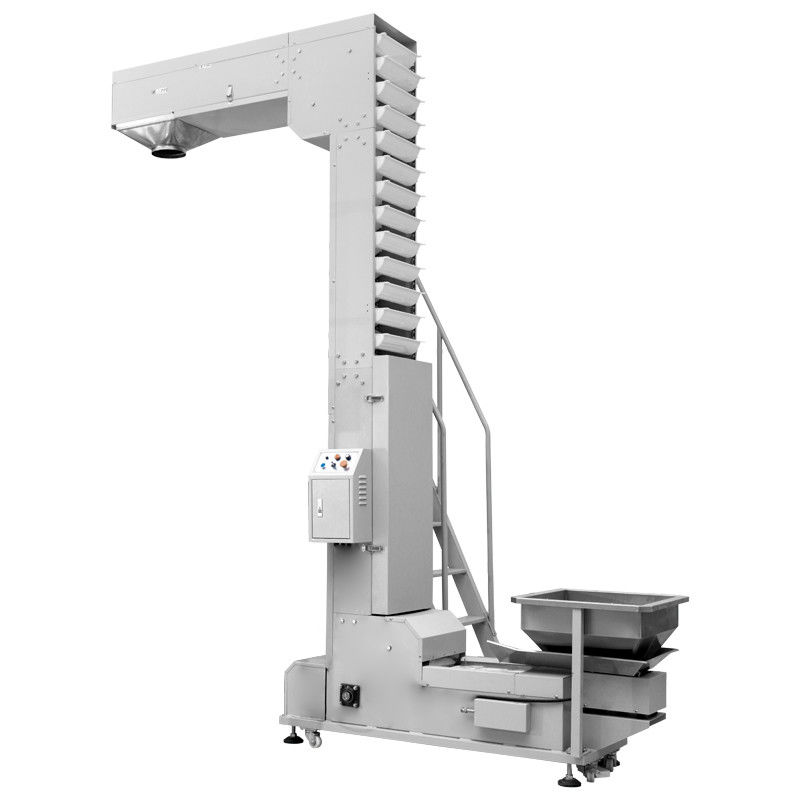

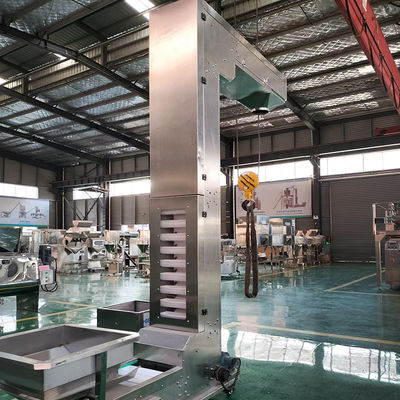

عرض المنتج
التعبئة والشحن
لماذا تختارنا
عنّا
نحن متخصصون في إنتاج المعدات لـ 13 عاماً صناعة الشاشة الاهتزازية في الصين في المرتبة الثالثة وقد قمنا بمطابقة و OEM للعديد من الشركات الكبيرةبما في ذلك أكبر مصنع للشاشات الاهتزازية,
سويكو، الولايات المتحدة الأمريكية، لدينا OEM لمنطقة الصين. ومنتجاتنا غالبا ما يتم تصديرها إلى أستراليا وتايلاند وإندونيسيا ونيوزيلندا ودول أخرى.
نحن نرحب بالعملاء أو التجار لزيارة مصنعنا وسوف نرتب كل شيء بالنسبة لك. عنوان مصنعنا: غرب المكتب الصناعي والتجاري من دا تشاوينغ بلدة، مدينة شينشيانغ،مقاطعة هنان.
